一、同步带传动类型概述

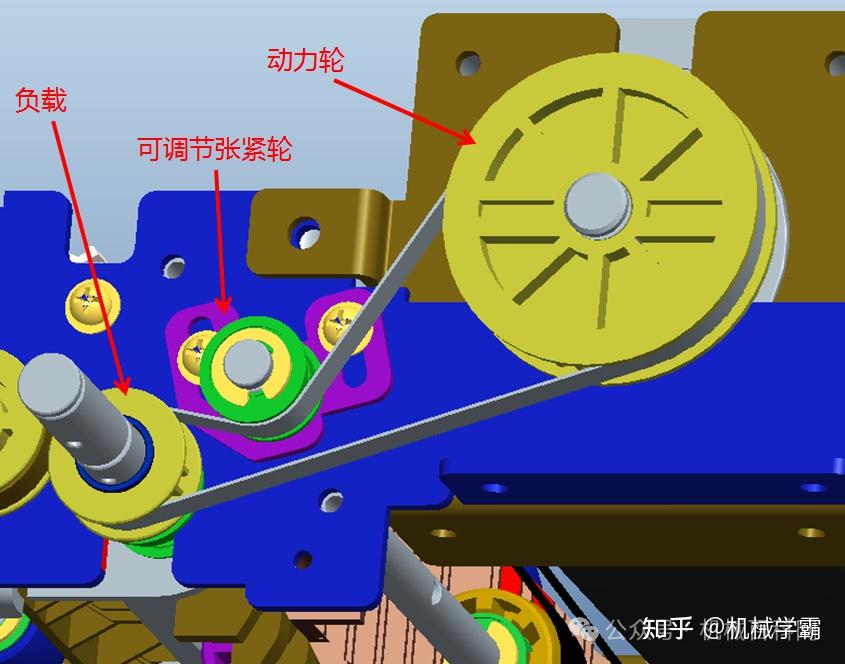

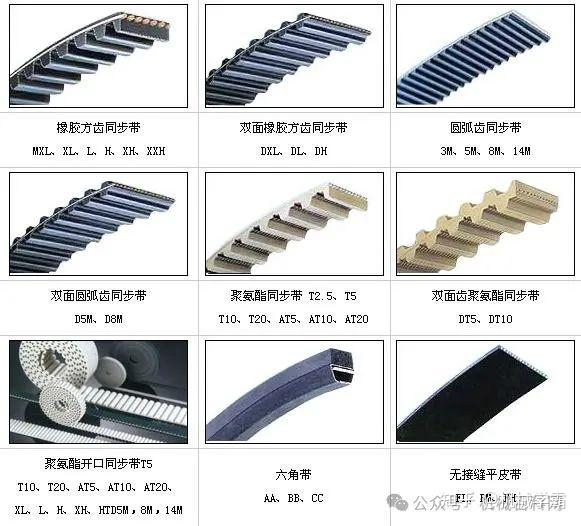

1. 依据齿形特征划分

（1）梯形齿同步带：这是一种较为普遍的传动带类型。该类传动带因设计简洁、制造便捷而广受青睐，适用于各类轻工业传动需求。举例来说，在自动化流水线上的轻型物料搬运设备、以及如打印机、复印机等办公设备内部传动系统中，梯形齿传动带均发挥着重要作用。尽管其性能在中低速、小功率传动中表现良好，设计与制造成本相对低廉。

（2）圆弧齿同步带：齿形设计为半圆形，与梯形齿相比，圆弧齿传动带在传动过程中能够更均匀地分布齿与轮齿间的接触应力，从而承载更大负荷，提升传动效率，并显著降低噪音。因此，圆弧齿传动带常被应用于对传动精度、稳定性及可靠性要求极高的场合，如汽车发动机的正时传动、数控机床的精密坐标轴传动等。

2. 依据材质构成划分

（1）合成橡胶同步带：主体材质选用合成橡胶，如氯丁橡胶或特种聚氨酯橡胶等。这类材质具备出色的弹性、耐磨性和耐腐蚀性，且能在一定温度范围内保持稳定性能。合成橡胶传动带适用于普通工业环境下的传动需求，如机械加工设备、纺织机械等。然而，在高温或高油污环境下，其性能可能有所降低。

（2）特种聚氨酯同步带：具备卓越的耐磨性、高强度、耐油性和耐化学腐蚀性，且可根据需求制成透明或半透明、彩色等多样外观。因此，在食品加工机械、医疗器械、精密电子设备等对卫生条件、外观美观度或特殊环境有严格要求的领域，特种聚氨酯传动带得到了广泛应用。但值得注意的是，其弹性相较于合成橡胶较差，在某些需要高弹性缓冲的场合可能不适用。

二、同步带传动的设计准则与精确算法

1、操作情境与需求解析

①负载特性解析：深入探究传动装置所承受的负载是恒定、突发性冲击还是波动性变化。面对冲击性负载时，在设计功率的估算流程中，需适度提升工况系数，以确保同步带能瞬时承受峰值负载，避免过载损坏。

②运行环境考量：全面评估作业现场的温度、湿度、尘埃浓度及腐蚀性物质存在状况。在极端高温环境，如靠近冶炼炉的物料输送系统，需选用能承受高温的特殊橡胶或聚氨酯同步带材料，并在计算额定功率等关键参数时，充分考量温度对同步带性能的负面影响（普遍规律为温度升高导致同步带强度与寿命衰减）。在尘埃密布或腐蚀性气体弥漫的场所，如水泥制造或电镀生产线，需强化密封设计，隔绝尘埃与化学侵蚀，同时倾向于选用耐腐蚀性优异的材料。

③转速匹配与传动比精度：精确把握小带轮与大带轮的转速数据以及所需的传动比比例。在传动比精度要求严格的场景下，挑选同步带与带轮齿数时需特别谨慎，倾向于选择齿数较多的带轮，以最大限度地减少同步带弹性形变等因素引发的传动比偏差。以高精度数控机床的坐标轴传动为例，对传动比的精确度要求极高，因此通常配置齿数密集、精度高的带轮与优质同步带。

④空间布局约束：细致考量设备安装空间对同步带传动系统中心距、带轮尺寸等方面的限制。在空间资源紧张的情况下，需在满足传动功率与速度等核心要求的前提下，尽量精简带轮尺寸与中心距。然而，需警惕中心距过度缩减可能导致的同步带包角过小，增加打滑风险，因此需进行综合权衡。以小型精密仪器内部传动机构设计为例，空间极为局促，此时需进行精密计算，精选合适尺寸的同步带与带轮，以确保传动效率与稳定性。

2. 确定设计效能

①效能计算公式推导：Pd = KA * P，这里Pd代表设计效能，P为需要传递的效能值，而KA是工况调整因子。

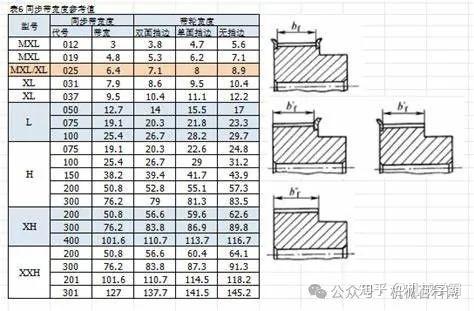

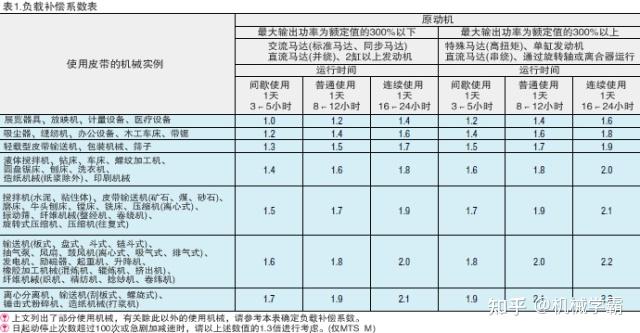

②工况调整因子的选定：工况调整因子的大小由原动机类别（例如电动装置、内燃动力装置等）及工作机械所承受的负载特性（例如恒定负载、轻微波动负载、中等波动负载、剧烈波动负载）共同决定。举例来说，当原动机为电动装置，工作机械承受恒定负载时，KA的值可能介于1到1.2之间；若工作机械承受中等波动负载，则KA的值可能在1.3到1.5的范围内。通过查阅机械设计指南中的工况调整因子表格，可以精确确定其数值。

3. 同步传动带型号的筛选

①效能与转速为依据的筛选：根据设计效能Pd和小带轮的转速n1来确定同步传动带的型号。通常存在同步传动带选型图，在图中定位Pd和n1对应的区间，该区间推荐的同步传动带型号即为可选型号。

②工作环境与需求的考量：若工作环境存在特殊要求，例如耐油性、耐高温性、耐化学腐蚀性等，需选择相应材质的同步传动带。例如，在油污环境下，可选择聚氨酯材质的同步传动带；在高温环境下，需选择能承受高温的橡胶材质或特殊材质的同步传动带。此外，对于高精度传动要求的场合，圆弧齿同步传动带相较于梯形齿同步传动带更为适宜，因为圆弧齿同步传动带在传动过程中应力分布更均衡，传动精度更高。

4. 确定带轮的齿数与节径

（1）小带轮齿数的确定：

①最小齿数要求：为确保同步传动带的正常工作，小带轮有最小齿数限制。不同型号的同步传动带，其最小齿数各异。例如，XL型号同步传动带的最小齿数通常为10，H型号同步传动带的最小齿数为14。

②传动比与包角的考量：小带轮的齿数还会影响传动比和带的包角。增加小带轮的齿数可以提高传动比的精确性，同时增大带的包角，从而提升同步传动带的传动能力。然而，齿数过多会导致带轮尺寸过大，因此需综合考虑。

③节径的计算：带轮的节径d = z * Pb / π，其中z代表带轮的齿数，Pb是同步传动带的节距（不同型号的同步传动带节距不同）。例如，已知同步传动带的节距Pb = 12.7mm，小带轮的齿数z1 = 20，则小带轮的节径d1 = 20 * 12.7 / π ≈ 80.25mm。

5. 确定传动带的尺寸与轴间距

①轴间距的合理范围：通常推荐的轴间距a应在0.7倍的小轮直径d1与大轮直径d2之和到2倍的两者之和之间，这里的d1和d2分别代表小传动轮和大传动轮的节圆直径。这一范围确保了传动带拥有恰当的包络角度和理想的运行状态。

②传动带长度的计算方法：传动带的长度可近似通过公式Lp≈2a+[π(d1+d2)/2]+[(d2-d1)^2/4a]来估算。求得长度后，需从标准长度系列中选择最接近的传动带长度（传动带长度遵循一定的标准规格）。

6. 传动带额定功率的评估

①不同型号的功率计算公式：不同型号的传动带其基本额定功率P0的计算依据不同，这通常涉及到齿数系数、单位宽度的允许拉力、离心拉力以及带速等参数。举例来说，对于特定型号的传动带，其P0可能通过公式P0=Kz×(Tmax-Tc)×v来计算，其中Kz代表齿数系数，Tmax为单位宽度的允许拉力，Tc为单位宽度的离心拉力，v为带速，且v=πd1n1/（60×1000）（单位为米每秒）。

7. 验证传动性能

①功率验证：为确保传动性能，应满足Pd≤P0×K1×K2的条件，其中K1为宽度系数，K2为包络角系数。包络角系数可根据传动轮的包络角大小从相关图表中查找。若不满足该条件，可能需要重新选择传动带型号或调整设计参数，如增加带宽、扩大轴间距以提高包络角等。

②考虑耐久性与啮合性能：除了功率验证外，还需关注传动带的耐久性以及与传动轮之间的啮合性能。在长期的交变载荷作用下，传动带可能会发生疲劳断裂等损坏，因此在设计时应确保传动带的耐久性满足工作要求。例如，可以通过增加传动带的厚度、选用更高质量的材料等方法来提升耐久性。
